    新型片式冷凝器




    技術參數
    名稱 夾套 器內
    設計壓力:Mpa 0.35 Mpa 0.15Mpa
    設計溫度:C° -10 C°~70 C° 180 C°
    高工作壓力:Mpa 0.35 Mpa 0.15Mpa
    高工作溫度:C°   200 C°
    使用工作溫度:C° -10 C°~70 C° 180 C°
    介質名稱: 強酸、弱酸、非劇毒氣體、液體
    搪玻璃層厚度: 0.8mm—1.5mm
    傳熱系數:mm 450Kcal/hm²℃
    容器類別 常壓 常壓
    換熱面積:m²/片   1m²
    容器選用材料: &=6mm  Q235B

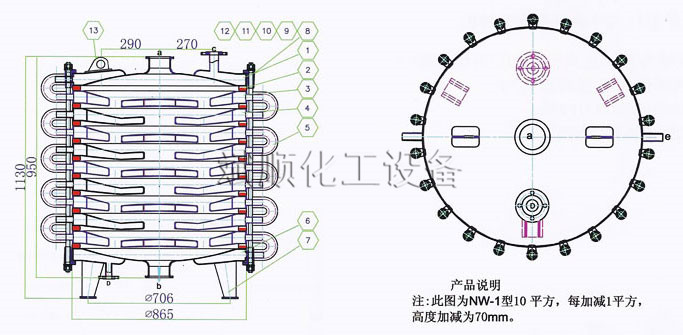

    符號 公稱規格 用處名稱 備注
    a DN125  0.6 Mpa 介質進口 根據客戶選用DN125- DN150
    b DN100  0.6 Mpa 介質進口
    c DN40  0.6 Mpa 冷卻水出口
    d DN40  0.6 Mpa 冷卻水出口

           (NW-1型)技術要求
           1、本產品選料、制造、檢驗和驗收按HG2432規定進行。

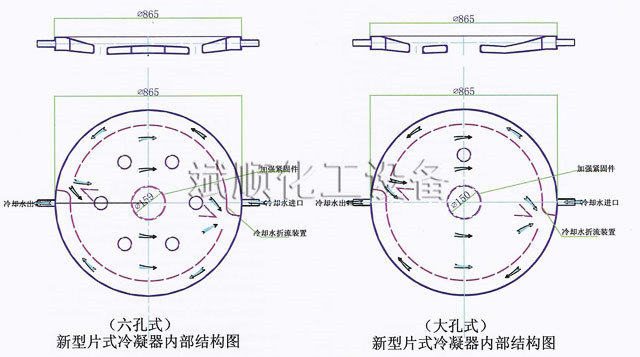

           2、冷凝水夾套內部裝配新型裝置,提高冷凝效果。
           3、焊接按JB/T4735-197《鋼制焊接常壓容器》進行焊接。焊接表面應無氣孔、裂紋、咬邊、夾渣等缺陷及焊部表面均勻、平滑、無毛刺、焊磂等。
           4、制造完畢應進行750 ℃—800 ℃回火處理,使其去除焊接引力。
           5、容器蓋與容器底的夾層及單片夾層水壓試驗壓力為0.35 Mpa。組裝后必須再做容器內部的整體水壓試驗,本容器稱壓力為常壓,做0.1Mpa水壓試驗;片間密封圈處應無泄漏。
           6、容器所有搪玻璃都須做20000伏磁層檢測。
           7、 雙頭螺柱、螺帽緊固時須按對角依次均勻擰緊,不準歪斜,嚴防松緊不一造成密封不良或損壞搪玻璃層。

    序號 圖號及標準 名稱 數量 材料 尺寸 備注
    13 NW-1-10 吊耳 2 Q235B
    12 NW-1-10 塔節夾頭 44 Q235B 20
    11 GB93-87 彈墊 44 Q235碳素結構鋼 Φ20
    10 GB95-85 平墊 44 Q235B Φ20
    9 GB41-86 螺帽 44 Q235B M20
    8 NW-1-08 絲桿 22 Q345 M20
    7 NW-1-07 底腳 3 Q235B
    6 NW-1-06 底蓋 1 Q235B
    5 NW-1-05 特制橡膠彎管 10 Q235B Φ38*Φ48
    4 NW-1-04 新型大孔單片 4 Q235B
    3 NW-1-03 新型六空單片 5 Q235B
    2 NW-1-02 特制密封墊 10 F4石棉不銹鋼
    1 NW-1-01 頂蓋 1 Q235B
